Maçarico de Corte Manual

Maçarico de corte até 200mm de espessura confeccionados com tubos de aço inoxidável, latão laminado C.L.A. e cabeçote de latão forjado.

Seu manuseio é simples e leve, próprio para trabalhar com pressão da rede sem necessidade de reguladores de pressão nas 3 opções conforme figuras 1, 2 e 3.

Sua aplicação nos estaleiros é bem diversificada, como, perfuração para rebites e sua remoção, derrubada, goivagem e vários tipos de corte no limite até 200mm de espessura, obedecendo a utilização de bicos apropriados e pressão dos gases conforme tabela.

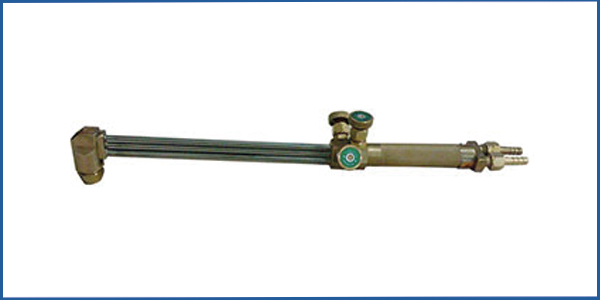

Ref. 40362
Maçarico de corte 3 sedes e 3 registros
Mod. ISHI
Corte até 200mm
Peso - 1,008 kg

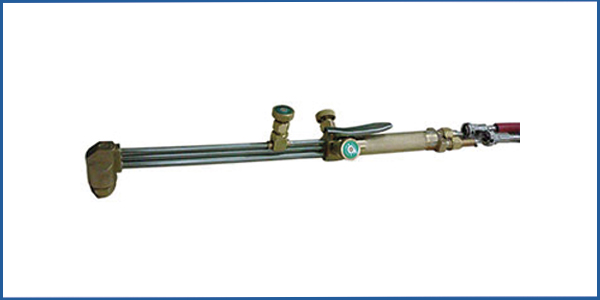

Ref. 40493
Maçarico de corte com alavanca (gatilho) e 3 sedes
e 3 registros idênticos
Mod. IV-350
Corte até 200mm
Peso – 1,099kg

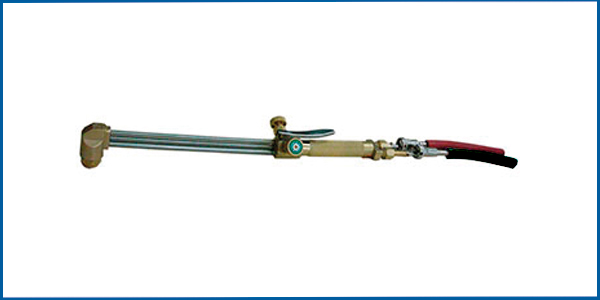

Ref. 40492
Maçarico de corte 3 sedes c/alavanca (gatilho) e 2 registros
Modelo IV-300
Peso – 1,003kg

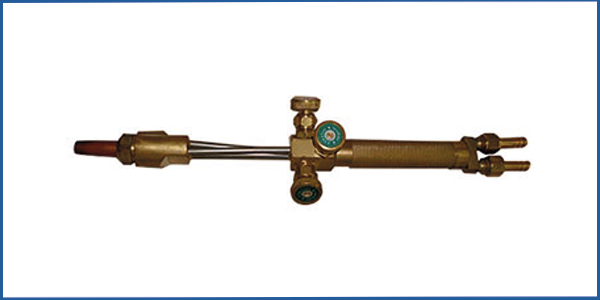

Ref. 40362/180°
Maçarico de corte 3 sedes e 3 registros
Mod. ISHI
Corte até 200mm
Peso - 1,008 kg

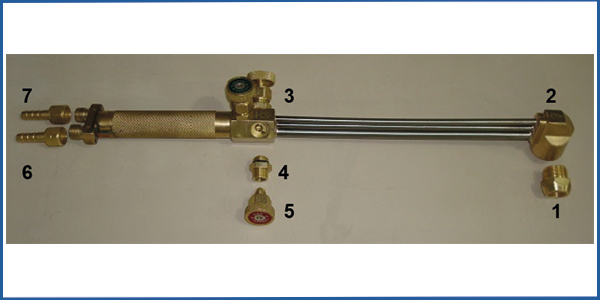

PRINCIPAIS ACESSÓRIOS - VISTA EXPLODIDA

Figura 1: Porca de fixação do bico Ref. 11059
Figura 2: Cabeçote 90º Ref. 12676
------------ > Opções: cabeçote de 105º Ref. 12676A
------------ > Cabeçote de 180º Ref. 12080ª
Figura 3: Registro de oxigênio Ref. 11875A
Figura 4: Base do fuso com porca e oring. Ref. 12084/11883/12499
Figura 5: Registros de acetileno Ref. 11875
Figura 6: Virola para mangueira de 5/16 acetileno Ref. 11008/10
Figura 7: Virola para mangueira de 5/16 oxigênio Ref. 11008/09

Modelo OB 1500 Para Bicos da Oxigênio do Brasil.

Os maçaricos podem ser fornecidos nos comprimentos 310mm e 400mm, cabeçotes de 90°, 105°, 180°.

Garantia: Os equipamentos INSPREL são produzidos com alta precisão. As medidas de roscas obedecem normas convencionais, preferencialmente roscas machos. A vida útil depende do manuseio.

Controle de eficiência: Teste de imersão, pressurização e rosqueamento.

FABRICAMOS OUTROS MODELOS MEDIANTE DESENHO OU AMOSTRA

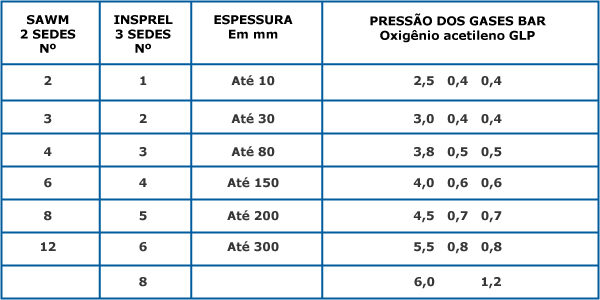

TABELA DE BICOS



Bicos Nº8 GLP - Para derrubada


Nota:
Os números constantes de nossa tabela são aproximados em face de variação de temperatura ambiente, altitude, pressão dinâmica das válvulas e suas vazões, diâmetro das mangueiras etc.

Para limpeza dos bicos, use agulheiro INSPREL - Ref. 11710

Vantagem do Bico de 3 Sedes
Devido á mistura oxi-acetileno ser no próprio bico, o retrocesso torna-se difícil. Em comparação ao de 2 sedes, a proporção é de aproximadamente 20 x 1.


OBSERVAÇÕES:
Assistência Técnica Permanente.
Nossos produtos poderão sofrer alterações sem aviso prévio.
Não cobramos mão de obra para manutenção, somente peça de reposição.

NOSSOS PRODUTOS SÃO DE FABRICAÇÃO PRÓPRIA
