ARO E ARA - Engate Rápido para Gases

Este produto recebeu carta patente Nº PI-102012027118-4 do INPI.

NATUREZA - PRIVILÉGIO DE INVENÇÃO

Relatório descritivo - Refere-se a presente concepção a um prático, eficiente e funcional engate-rápido para gases diversos, cujo objetivo é proporcionar maior rapidez com os equipamentos a serem utilizados, com vistas a permitir maior segurança aos operadores, bem como impedir eventuais retrocessos curtos ou prolongado de fogo, evitar refluxo, oferecendo assim, melhor manuseio dos equipamentos.

    NOVO PADRÃO DE ENGATES RÁPIDOS

Novas exigências a fim de evitar, completamente a mistura entre os gases. Seguindo a norma ABNT NBR 12176 novo padrão com a mesma garantia da produção normal.



Conjuntos

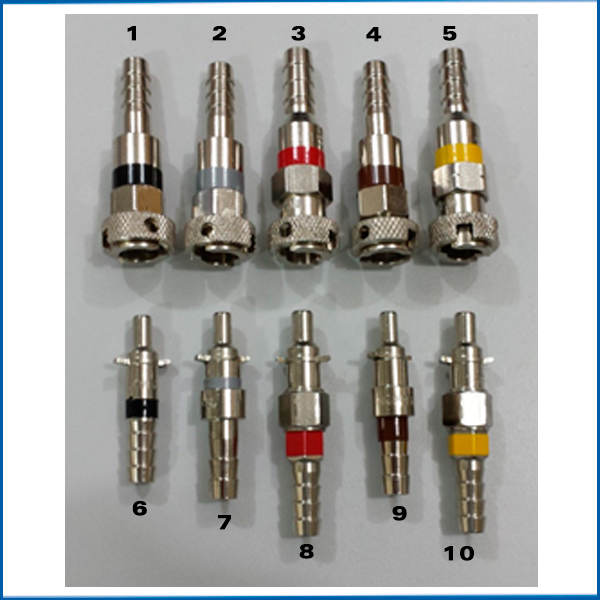

Figura 1: FÊMEA OXIGENIIO REF. 40359
Figura 2: FÊMEA CO2 REF. 40486
Figura 3: FÊMEA ACETILENO REF. 40360
Figura 4: FÊMEA ARGONIO REF. 40506
Figura 5: FÊMEA GLP – REF. 40499
Figura 6: MACHO OXIGENIO REF. 40239
Figura 7: MACHO CO2 – REF. 40487
Figura 8: MACHO ACETILENO – REF. 40239 A
Figura 9: MACHO ARGONIO – REF. 40505
Figura 10: MACHO GLP – REF. 40498




    PRODUÇÃO NORMAL

Engate rápido para gases diversos, sendo os principais Oxigênio – Acetileno – CO2 - GLP e Argônio.

    CUIDADO COM IMITAÇÕES. VAI CORRER RISCO?

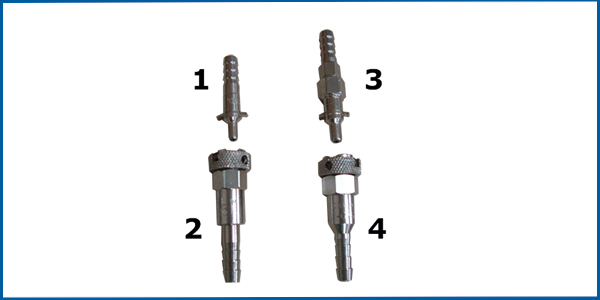

Figura 1: Macho ARO com espiga de 5/16" ou 3/8" Ref. 40239
Figura 2: Fêmea ARO com espiga de 5/16" ou 3/8" Ref. 40359
Figura 3: Macho ARA com espiga de 5/16" ou 3/8" e anti-retrocesso Ref. 40239A
Figura 4: Fêmea ARA com espiga de 5/16" ou 3/8" Ref. 40360


ENGATE RÁPIDO PARA CABIDE, CAVALETE E MANIFOLD

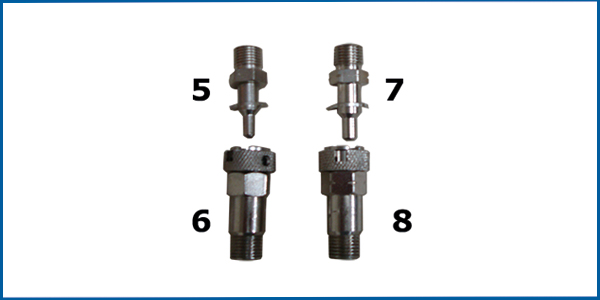

Figura 5: Macho ARO rosca direita Ref. 40484
Figura 6: Fêmea ARO rosca direita Ref. 40483
Figura 7: Macho ARA rosca esquerda Ref. 40485
Figura 8: Fêmea ARA rosca esquerda Ref. 40482


Nossos pinos impulsores são monoblocos e os imitadores usam 2 peças, com isto podem afrouxar no manuseio. (macho fica louco).

Os pinos impulsores INSPREL são monobloco, evitando com isto a soltura da haste.

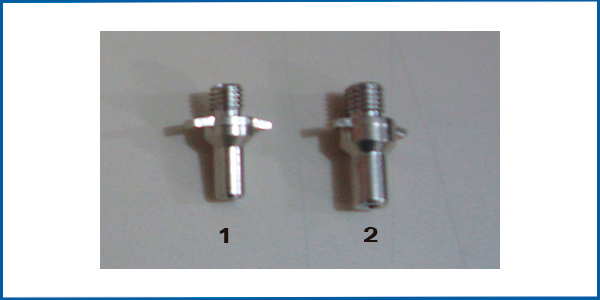

Figura 1: Ref. 11339
Figura 2: Ref. 11346



Nota: Próprio para estaleiros, diminuindo com isto, uso de ferramentas na área de produção. As roscas de linha é 9/16” direita ou esquerda, podem ser alteradas de acordo com a conveniência do requisitante.

Controle de Eficiência: Teste de imersão, pressurização, rosqueamento e acoplamento.

Na pressurização a pressão de trabalho 115 LBS (8 BAR), Teste de pressão – 350 LBS (25 BAR) e limite de 280 LBS (20 BAR).

Normas ABNT – NBR 8896 – Rosca CGA. E-I

    CUIDADO COM IMITAÇÕES. O RISCO É SEU.


Garantia: os equipamentos INSPREL são produzidos com alta precisão. As medidas obedecem normas convencionais, preferencialmente roscas machos. Os engates fazem acoplamentos com perfeição não permitindo vazamento na vida útil.


OBSERVAÇÕES:
Assistência Técnica Permanente.
Nossos produtos poderão sofrer alterações sem aviso prévio.
Não cobramos mão de obra para manutenção, somente peça de reposição.

NOSSOS PRODUTOS SÃO DE FABRICAÇÃO PRÓPRIA
