Engate Rápido para AR Comprimido

Os engates rápidos são confeccionados em latão laminado C.L.A também podem ser aplicadas em jato d`agua - as válvulas de vedação são compostas de mola inox, pistão em latão e o ring de borracha especial – As medidas e acoplamento macho e fêmea, obedecem a um padrão independentemente da rosca ou bitola da espiga.

Garantia: Os equipamentos INSPREL são produtos de alta precisão. As medidas de roscas obedecem normas convencionais, preferencialmente roscas machos. Os acoplamentos fazem com perfeição, não permitindo vazamentos de ar.

Controle de eficiência: teste de imersão, pressurização, rosqueamento e acoplamento.

Pressurização – pressão de trabalho – 10BAR

Pressão de teste – 15BAR

Limite máximo de pressão – 12BAR

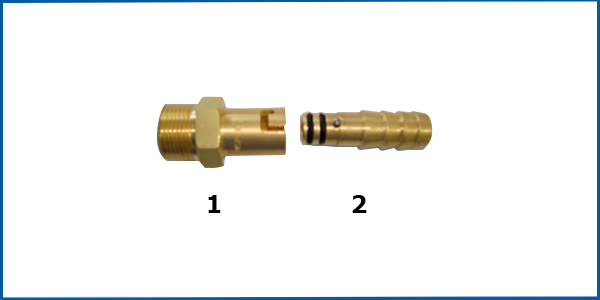

Figura 1: Conexão fêmea c/válvula de retenção.
Pressão máxima 15 BAR
Rosca ½", 5/8" ou ¾" NPT. Ref. 12643

Figura 2: Conexão macho c/espiga de 3/8", ½", 5/8" ou ¾". A conexão macho, independente da bitola da mangueira, é compatível com qualquer conexão fêmea.
Também pode ser roscada. Ref. 12642

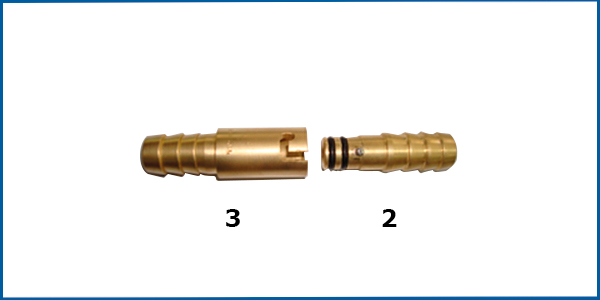

Figura 3: Conexão fêmea s/válvula de retenção para mangueira de 3/8", ½, 5/8 ou ¾” de polegada. Ref. 12642

Figura 2: Conexão macho c/espiga de 3/8", ½", 5/8" ou ¾".
A conexão macho, independente da bitola da mangueira, é compatível com qualquer conexão fêmea. Também pode ser roscada. Ref. 12642

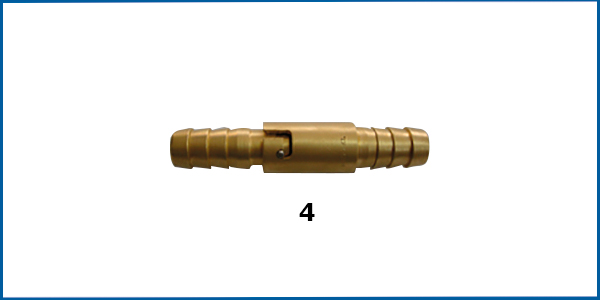

Figura 4: Conexão macho e fêmea para emenda de mangueira de 3/8", ½" ou ¾" de polegada. Ref. 12636/42

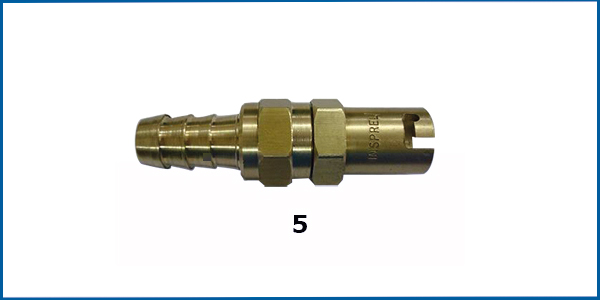

Figura 5: Conexão fêmea c/válvula retentora e espiga p/mangueira de 5/8" Ref. 12662


OBSERVAÇÕES:
Assistência Técnica Permanente.
Nossos produtos poderão sofrer alterações sem aviso prévio.
Não cobramos mão de obra para manutenção, somente peça de reposição.

NOSSOS PRODUTOS SÃO DE FABRICAÇÃO PRÓPRIA
