ARO E ARA - Engate Rápido para Gases

Este produto recebeu carta patente Nº PI-102012027118-4 do INPI.

    PRODUÇÃO NORMAL

Engate rápido para gases diversos, sendo os principais Oxigênio – Acetileno – CO2 - GLP e Argônio.

NATUREZA - PRIVILÉGIO DE INVENÇÃO

Relatório descritivo - Refere-se a presente concepção a um prático, eficiente e funcional engate-rápido para gases diversos, cujo objetivo é proporcionar maior rapidez com os equipamentos a serem utilizados, com vistas a permitir maior segurança aos operadores, bem como impedir eventuais retrocessos curtos ou prolongado de fogo, evitar refluxo, oferecendo assim, melhor manuseio dos equipamentos.

    CUIDADO COM IMITAÇÕES. VAI CORRER RISCO?

Figura 1: Macho ARO com espiga de 5/16" ou 3/8" Ref. 40239
Figura 2: Fêmea ARO com espiga de 5/16" ou 3/8" Ref. 40359
Figura 3: Macho ARA com espiga de 5/16" ou 3/8" e anti-retrocesso Ref. 40239A
Figura 4: Fêmea ARA com espiga de 5/16" ou 3/8" Ref. 40360

ENGATE RÁPIDO PARA CABIDE, CAVALETE E MANIFOLD

Figura 5: Macho ARO rosca direita Ref. 40484
Figura 6: Fêmea ARO rosca direita Ref. 40483
Figura 7: Macho ARA rosca esquerda Ref. 40485
Figura 8: Fêmea ARA rosca esquerda Ref. 40482

Nota: Próprio para estaleiros, diminuindo com isto, uso de ferramentas na área de produção. As roscas de linha é 9/16” direita ou esquerda, porem podem ser alteradas de acordo com a conveniência do requisitante.

Garantia: os equipamentos INSPREL são produzidos com alta precisão. As medidas obedecem normas convencionais, preferencialmente roscas machos. Os engates fazem acoplamentos com perfeição não permitindo vazamento na vida útil.

Controle de Eficiência: Teste de imersão, pressurização, rosqueamento e acoplamento.

Na pressurização a pressão de trabalho 115 LBS (8 BAR), Teste de pressão – 350 LBS (25 BAR) e limite de 280 LBS (20 BAR).

Normas ABNT – NBR 8896 – Rosca CGA. E-I

    CUIDADO COM IMITAÇÕES. O RISCO É SEU.

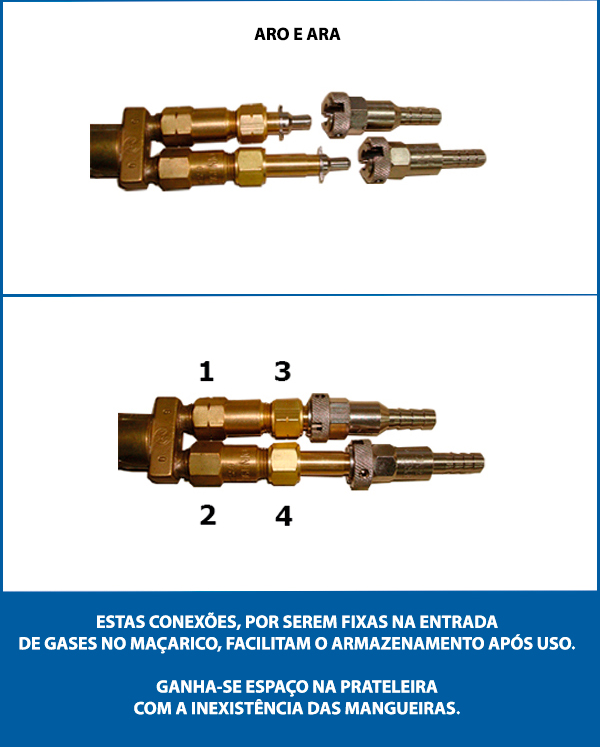

SUGESTÃO PARA EVITAR COMPRIMENTO DA MANGUEIRA.

Estas conexões, por serem fixas na entrada de gases no maçarico facilitam o armazenamento após uso.

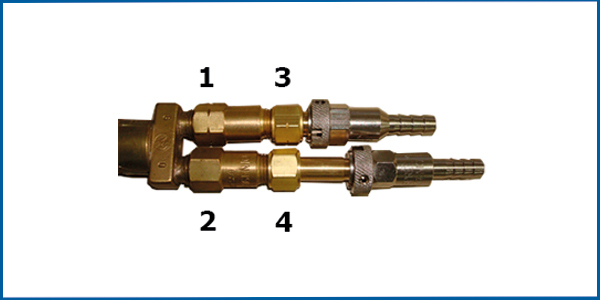

Figura 1: Dispositivo anti-retrocesso p/maçarico – Acet. Ref. 40307
Figura 2: Dispositivo anti-retrocesso p/maçarico – Oxi. Ref. 40304
Figura 3: Pino impulsor ARA, para acoplamento fêmea – Gás Ref. 40489
Figura 4: Pino impulsor ARO, para acoplamento fêmea – Oxi Ref. 40488

Nossos pinos impulsores são monoblocos e os imitadores usam 2 peças, com isto podem afrouxar no manuseio. (macho fica louco).

Os pinos impulsores INSPREL são monobloco, evitando com isto a soltura da haste.

Figura 1: Ref. 11339
Figura 2: Ref. 11346

    NOVO PADRÃO DE ENGATES RÁPIDOS

Após requisitante exigências seguindo a norma ABNT NBR 12176 novo padrão com a mesma garantia da produção normal.

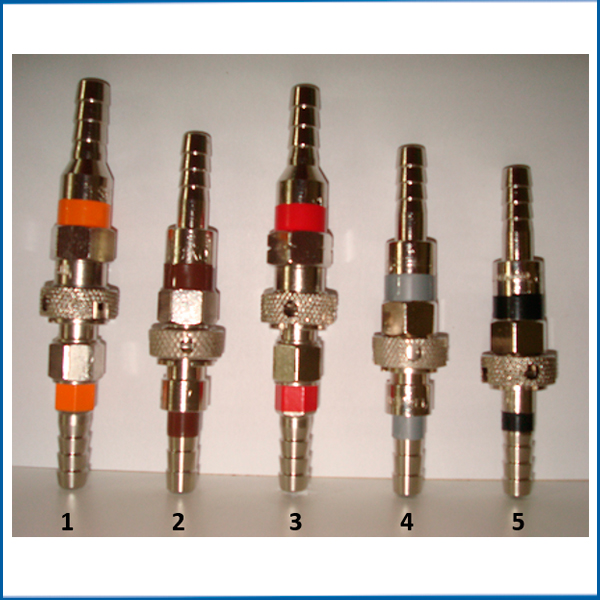

Conjuntos

Figura 1: GLP Ref. NP 40502
Figura 2: ARGÔNIO Ref. NP 40504
Figura 3: ACET Ref. NP 40239ª/360
Figura 4: CO2 Ref. NP 40503
Figura 5: OXIGÊNIO Ref. 40239-/359

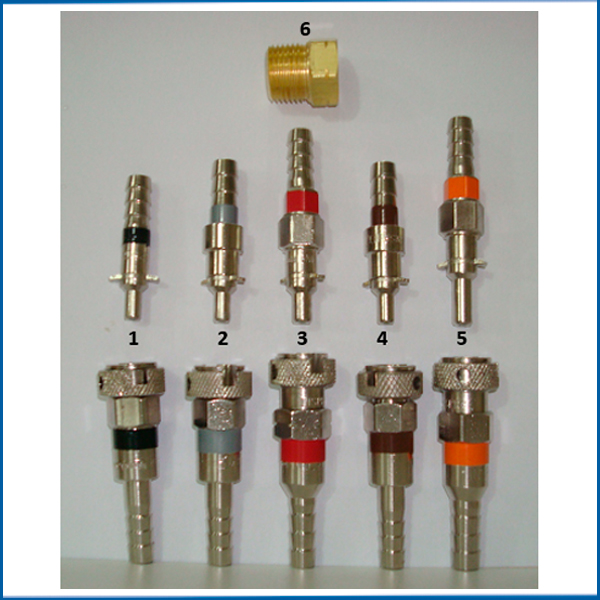

Unidades

Figura 1: MACHO GLP Ref. NP 40498 e FÊMEA GLP Ref. NP 40499

Figura 2: MACHO ARGÔNIO Ref. NP 40505 e FÊMEA ARGÔNIO Ref. NP 40506

Figura 3: MACHO ACETILENO Ref. NP 40239A e FÊMEA ACETILENO Ref. NP 40360

Figura 4: MACHO CO2 Ref. NP 40487 e FÊMEA CO2 Ref. NP 40486

Figura 5: MACHO OXIGÊNIO Ref. NP 40239 e FÊMEA OXIGÊNIO Ref. NP 40359

Figura 6: NIPLE 1/2 X 9/16 OXI E ACET.


OBSERVAÇÕES:
Assistência Técnica Permanente.
Nossos produtos poderão sofrer alterações sem aviso prévio.
Não cobramos mão de obra para manutenção, somente peça de reposição.

NOSSOS PRODUTOS SÃO DE FABRICAÇÃO PRÓPRIA
